Обратная засыпка траншеи без сюрпризов: послойная работа вокруг труб и кабелей

Опубликовано: 04.10.2026

Завершающий этап прокладки подземных коммуникаций часто воспринимается как простая формальность: вырыл траншею, уложил трубу или кабель, закинул грунт обратно, разровнял. На практике обратная засыпка — это инженерный процесс, где цена ошибки измеряется не только просадкой асфальта или газона, но и раздавленными коммуникациями. Грунт, извлеченный на поверхность, меняет свою структуру, плотность и влажность. Вернуть его на место без подготовки — значит создать искусственную линию слабых грунтов, которая неизбежно просядет под собственным весом и внешними нагрузками.

Физика процесса: почему нельзя просто засыпать

Когда ковш экскаватора поднимает породу, она разрыхляется. Коэффициент разрыхления зависит от типа грунта: для песка это 10–15%, для глины и суглинка — до 30%. Обратно в траншею этот объем уже не войдет в прежнем виде без принудительного уплотнения. Кроме того, вокруг уложенной трубы или кабеля образуются пустоты — пазухи. Если их не заполнить должным образом, нагрузка от вышележащих слоев и транспорта ляжет непосредственно на стенки коммуникации, а не на грунт вокруг нее. Результат — деформация, овализация труб и обрывы кабелей.

Выбор материала для засыпки: от песка до щебня

Ключевое правило обратной засыпки: материал, контактирующий с коммуникацией, не должен содержать твердых острых включений, способных повредить оболочку. Выбор зависит от типа грунта, уровня грунтовых вод и проектных требований. Для траншей критична последовательность работ; полезный ориентир — разбор послойной засыпке ПГС вокруг коммуникаций.

Песок и песчано-гравийная смесь (ПГС)

Самый предсказуемый вариант. Песок легко трамбуется, хорошо распределяет нагрузку и не имеет острых углов. Используется для создания защитной «подушки» под трубой и засыпки пазух. Однако в условиях высоких грунтовых вод мелкий песок может вымываться, образуя полости.

Гранитный щебень для ответственных участков

Там, где траншея проходит под дорожным покрытием с высокой транспортной нагрузкой или в зонах пучинистых грунтов, требуется создание жесткого каркаса. Гранитный щебень, благодаря высокой прочности и морозостойкости, не подвержен пучению и отлично отводит воду. Его применяют для верхней части траншеи (над защитным слоем) или в качестве дренирующего обрамления водопроводов и ливневой канализации. Фракция подбирается с учетом толщины вышележащих слоев, чтобы избежать заклинивания камней при уплотнении.

Местный грунт

Использование вынутого из траншеи грунта экономически оправдано, но требует контроля. Глинистые грунты трамбуются тяжело и набирают воду, увеличиваясь в объеме при замерзании. Если проект позволяет, местный грунт идет на рекультивацию верхнего слоя, а рабочую зону вокруг трубы заполняют привозным инертным материалом.

Выбор материала — это компромисс между несущей способностью и защитой оболочки коммуникации. Жесткие каменные структуры ставятся выше мягкой защиты трубы.

Послойная технология: алгоритм без ошибок

Обратная засыпка делится на три функциональные зоны: зону защиты (непосредственно вокруг коммуникации), зону уплотнения (основная масса траншеи) и зону рекультивации (верхний слой под восстановление поверхности). Работа ведется строго послойно, с контролем толщины отсыпки.

Шаг 1. Устройство основания (постели)

Перед укладкой трубы или кабеля дно траншеи выравнивается. Устраивается подушка из мелкого песка толщиной не менее 10–15 см. Этот слой компенсирует неровности после работы экскаватора и создает равномерную опору по всей длине трубы, исключая точечные напряжения. Песок проливается водой и трамбуется ручной или малогабаритной виброплитой.

Шаг 2. Боковая засыпка пазух

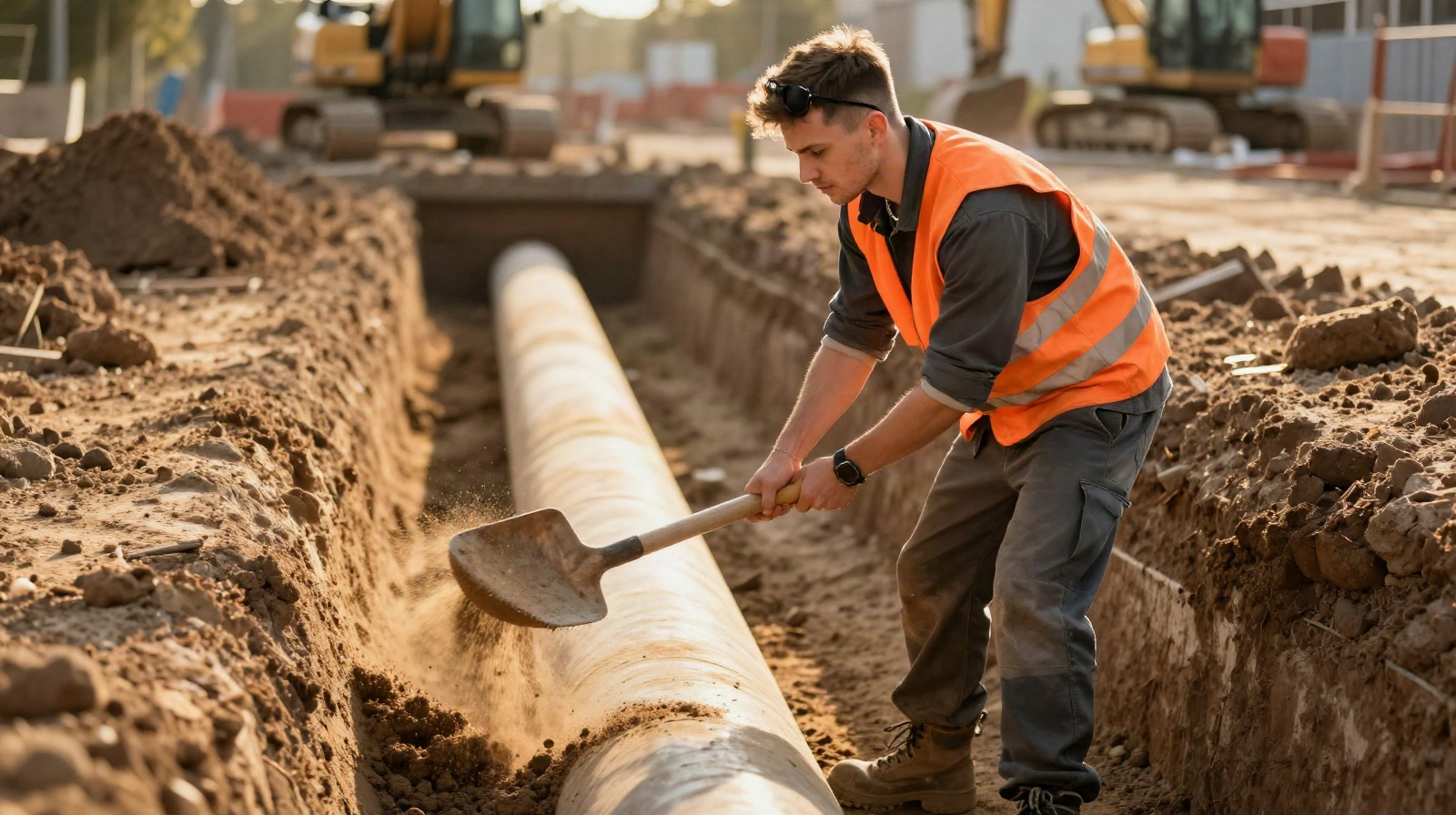

После укладки коммуникации пространство по бокам (пазухи) заполняется тем же песком. Слои не должны превышать 10 см. Главная задача на этом этапе — исключить пустоты. Грунт подается равномерно с обеих сторон, чтобы не возникло горизонтального смещения трубы. Трамбовка ведется аккуратно, без тяжелой техники, чтобы не повредить стенки.

Шаг 3. Защитный слой над коммуникацией

Над трубой или кабелем формируется защитная прослойка. Ее толщина обычно составляет 20–30 см выше верхней образующей трубы. Здесь действует строжайший запрет на крупный щебень, строительный мусор и мерзлые комья. Именно в этом слое укладывается сигнальная лента (для кабелей) или предупреждающая пластиковая сетка (для пластиковых труб), которая визуально укажет землекопам на опасность при будущих раскопках.

Защитный слой — граница, ниже которой запрещена работа тяжелыми трамбовочными машинами. Дальнейшее уплотнение выполняется только ручным инструментом или легкими виброплитами.

Шаг 4. Засыпка до проектной отметки

Выше защитного слоя начинается зона основных нагрузок. Здесь можно использовать более крупный материал, включая гранитный щебень, и применять пневмотрамбовки или виброплиты большей массы. Отсыпка ведется слоями по 20–30 см с обязательным уплотнением каждого. Коэффициент уплотнения (Купл) для дорожных траней часто требуется не ниже 0.95, что достигается только методичным проходом трамбовщика по всей площади слоя.

Нюансы работы с разными типами коммуникаций

Трубы из разных материалов по-разному реагируют на механическое воздействие при засыпке.

• Гибкие полимерные трубы (ПНД, ПВХ): склонны к овализации под нагрузкой. Для них критически важна плотная боковая засыпка пазух — именно окружающий грунт воспринимает вертикальное давление, не давая трубе сплющиться. Трамбовать защитный слой над ними нужно с особой осторожностью.
• Жесткие трубы (чугун, сталь, бетон): выдерживают большие локальные нагрузки, но чувствительны к ударным воздействиям трамбовщика. Боковое уплотнение для них не так критично в плане удержания формы, но обязательно для предотвращения просадок грунта по бокам.
• Силовые кабели: не имеют жесткого каркаса. Засыпка вокруг них должна быть полностью однородной, без камней. Повреждение свинцовой или алюминиевой оболочки острым камнем может привести к постепенному проникновению влаги и короткому замыканию спустя годы после прокладки.

Трамбовка: как не переборить

Избыточное уплотнение не менее опасно, чем недостаточное. Использование тяжелых виброплит непосредственно над трубой генерирует динамические нагрузки, которые передаются на стенки коммуникации. Возникает эффект усталости материала, особенно в зонах стыков и фитингов. Правило такое: чем ближе к трубе, тем легче инструмент. В стесненных условиях траншеи часто применяют пневматические трамбовки или даже ручные металлические штыри с расширением на конце.

Контроль качества уплотнения ведется либо визуально (след от обуви или виброплиты не должен оставаться на поверхности), либо инструментально — плотномером. В ответственных проектах (под магистралями, на промышленных объектах) каждый слой фиксируется в акте скрытых работ с указанием фактического коэффициента уплотнения.

Зимние сюрпризы: засыпка в мороз

Прокладка коммуникаций зимой усложняет обратную засыпку критически. Мерзлый грунт нельзя использовать для засыпки пазух и защитного слоя: при оттаивании он даст резкую осадку, а ледяные линзы вокруг трубы при замерзании расширятся, создав колоссальное давление на стенки (эффект морозного пучения).

Зимой песок и щебень для обратной засыпки должны доставляться с теплых складов или прогреваться. Трамбовать мерзлый материал бессмысленно — лед связывает частицы, создавая иллюзию плотности, которая исчезнет весной. Траншею засыпают сразу после укладки трубы, не допуская промерзания открытого основания.

Частые нарушения и их последствия

1. Сброс грунта с бровки без распределения. Приводит к ударам по трубе и неравномерной плотности. Грунт нужно подавать плавно, лучше всего с помощью экскаватора-планировщика или гусеничного питателя.
2. Оставление строительного мусора в траншее. Обрезки арматуры, куски бетона или древесины, попавшие в засыпку, создают локальные рыхлые зоны и точки концентрации напряжений на оболочке трубы.
3. Игнорирование проливки песка. Сухой песок, особенно мелкий, имеет низкую плотность. Обильный полив водой (до состояния оптимальной влажности) позволяет частицам занять самое компактное положение, значительно сокращая объем последующей механической трамбовки.
4. Отсутствие защитной сетки или ленты. При последующих раскопках экскаваторщик не получит визуального предупреждения и порвет трубу или кабель ковшом.

Грамотно выполненная обратная засыпка делает подземную коммуникацию невидимой и неуязвимой для поверхностных нагрузок. Соблюдение послойности, правильный подбор инертных материалов и адекватный режим трамбовки исключают сюрпризы в виде провалов грунта и аварий на сети в будущем.
